重慶精恒：波形梁護欄的施工方案說明書

一、施工準備

波形梁護欄施工開始前，施工技術人員熟悉、理解設計圖紙以及相關的施工規范，并與施工人員一起到施工現場與設計圖紙一一核對，找出所施工路段樁號、各類構造物及各結構護欄設置地點，同時做好施工設備及材料的進場工作。

1、波形梁護欄立柱放樣

①、立柱應根據設計圖紙進行放樣，并以橋梁、通道、涵洞、立交、平交等為控制點，進行測距定位，可利用調整段調節間距，并利用分配方法處理間距零頭數。

②、為準確放樣和保證護欄的線形，隔段進行樁號復核和閉合。

③、立柱放樣后，應調查每根立柱位置的地表狀態，如遇地下通訊管線、泄水等，或涵洞頂部埋置深度不足時，應調整某些立柱的位置，改變立柱固定方式。

2、波形梁護欄立柱安裝

①、根據設計圖紙進行立柱鉆孔，并檢查使之與道路線形相協調。

②、如路肩基本情況允許，采用打入法設置立樁，施工時應精確定位，立柱打入土中應至設計深度，當打入過深時，不得只將立柱部拔出加以矯正，而須將其全部拔出，待基礎壓實后重新打入。

③、立柱打入困難時，可采用鉆孔法或開挖法安裝立柱。采用鉆孔法安裝，立柱定位后應與路基相同的材料回填，并分層夯填密實;采用開挖法埋設立柱，回填土應采用良好的材料并分層夯實(每層厚不超過15cm)，回填土的壓實度不應小于相鄰原狀土。

④、 設置于構造物中的護欄立柱，施工一般在結構物施工時已做好砼基礎。采用預留孔基礎時，應先清除孔內雜物，吸干孔內積水，將化好的瀝青在孔底涂一遍，然后 放入立柱，控制好標高。即可在立柱周?chē)⑸�。在灌砂時一定要保持立柱的正確位置和垂直度。把砂振實后，即可用瀝青封口，防止雨水漏入孔內。

⑤、瀝青路面段的立柱施工時，柱坑從路基到面層下5cm采用與路基相同的材料回填并分層夯實，余下部分采用與路面相同材料回填并夯實。

⑥、立柱安裝就位后，其水平方向和豎直方向形成平順的線形。

⑦、漸變段的端部護欄施工時，應按設計規定的坐標嚴格控制其立柱位置，注意拋物線形。

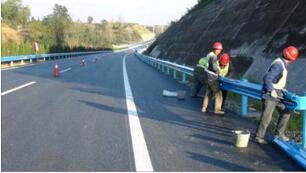

3、波形梁安裝

①、波形梁安裝時，通過拼接螺栓相互拼接，并由連接螺栓固定于立柱或橫梁上。波形梁拼接方向是安裝的關鍵，施工時保證搭接方向應與行車方向一致。

②、波形梁在安裝過程中應不斷進行調整，因此連接螺栓及拼接螺栓不宜過早擰緊，以便在安裝過程中利用波形梁的長圓孔及時進行調整，使其形成平順的線形，避免局部凹凸。

③、安裝時波形梁頂面應與道路豎曲線相協調。并檢查護欄的線形，當確定線形比較直順和流暢時，方可最后擰緊螺栓。

4、波形梁護欄防阻快安裝

防阻塊能防止立柱阻拌車輪，避免護欄局部受力和碰撞時車輛減速，因此，應保證使其準確就位，在安裝調整之前，即可安裝防阻塊，防阻塊通過連接螺栓固定于立柱之間，最后把波形梁裝上并進行統一調整。

5、波形梁護欄起、終端頭安裝

路側護欄開口處應安裝端頭梁并進行錨固。端頭錨固主要包括鋼絲繩錨固件及混凝土基礎。在端部基礎混凝土設計強度達到50%以后，方可擰緊螺栓或固定纜索。

二、活動式鋼護欄安裝

該 標段活動式鋼護欄設在中央分隔帶開口處，其安裝在波形梁鋼護欄安裝完成后進行。在施工安裝前根據設計文件要求，應對活動式鋼護欄的安裝位置、數量進行 核 對;按照確定的位置進行安裝，安裝時應使其垂直于地面，縱向線形適順，不得有凹凸和扭曲。基座套管是提前預埋的，安裝后應測試是否易于拔出及重新插入。

三、注意事項

①施工準備應充分，施工路段樁號位置找準確。放樣應精確，誤差在規定范圍內。

②立柱施工應嚴格認真，其垂直度、間距、螺栓孔位置及其它尺寸均應符合要求，不符合要求需立即返工，同時，應嚴格按規范JTJ074-94規定進行返工。

③波形梁板、立柱等構件的包裝和標志應符合GB6725的規定。購貨時護欄不得散裝，且應保證在吊裝、運輸、堆放過程中不致使產品變形、損壞(傷)。運輸過程中應固定可靠，防止因顛簸碰撞損壞涂層或使構件變形。

④購貨時注意波形梁高強拼接螺栓連接處的包裝和標志應符合GB/T1231的有關規定。

⑤護欄施工時操作應謹慎，不得破壞路面下埋設的電纜、管道等設施。
