1、主題內容與適用范密

　　本標準規定了高速公路波形梁鋼護欄產品的分類，外形尺寸及允許偏差、技術要求、檢驗方法及標志、包裝，運輸、質量證明書。

　　本標準適用于高速公路和一級汽車專用公路用波形梁鋼護欄。其它等級公路用波形梁鋼護欄可參照使用。

　　2、引用標準

　　GB 222鋼的化學分析用試樣取樣法及成品化學成分允許偏差

　　G13 223鋼鐵及合金化學分析方法

　　GB 228金屬拉伸試驗方法

　　GB 232金屬?gòu)澢�試�?yàn)方法

　　GB 474鋅錠

　　GB 699優質碳素結構鋼技術條件

　　GB Too碳索結構鋼

　　GB 708冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差

　　GRIT 1231鋼結構用高強度大六角頭x栓、大六角頭螺母、墊圈技術條件

　　GB 2975鋼材力學及工藝性能試驗取樣規定

　　GB.3077合拿結構鋼技術舞件

　　GB6725冷彎鋼技術F件

　　JTJ 074-高速公路交通安全設施設計及施工技術規范

　　3、產品分類

　　波形梁鋼護欄(以下簡稱護欄)按防撞等級可分為A級、5級兩類;按設置位置可分為路側護欄和中央分隔帶護欄兩類.護欄由波形梁板、立柱、端頭、緊固件、防阻塊等構件組成。

　　3.1波形梁板

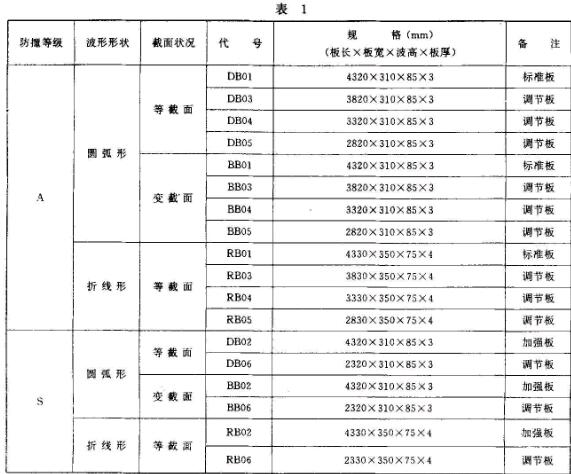

　　波形梁板可分為A弧形s折線形兩類，其中圓弧形波形梁板還可分為等截面和變截面兩類。其尺寸規格應符合表1的規定.

　　3.2立柱

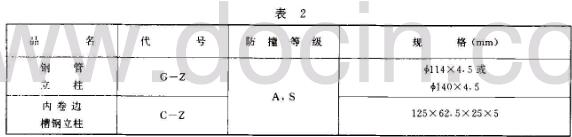

　　立柱可分為鋼管立柱和內卷邊摘鋼立柱兩種，其尺寸規格應符合表2的規定‘

　　3. 3端頭

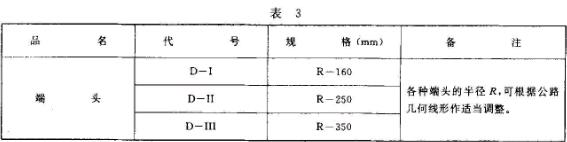

　　護欄瑞頭可分為地錨式和圓頭式兩種.地錨式端頭應按JT'J 074的規定執行，回頭式端頭的尺寸規格應符合表3的規定.

　　JT T 281-1995表1

　　JT T 281-1995表2

　　JT T 281-1995表3

　　3.4緊固件

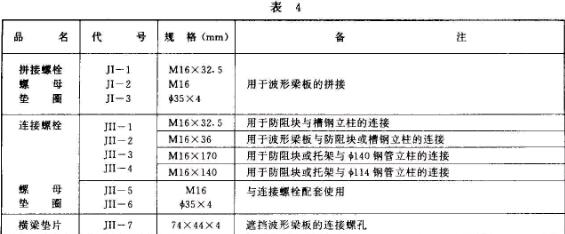

　　護欄的緊固件包括板、柱、端頭的拼接和連接件，其尺寸規格應符合表4的規定。

　　JT T 281-1995表4

　　3.5防阻塊

　　護欄防阻塊分為A型、B型兩種。應符合JTJ074和本標準表5的規定。

　　JTJ074表5

　　3.6托架

　　托架的尺寸規格應符合表6的規定。

　　托架表6

　　4、外形尺寸及允許偏差

　　4.1波形梁板

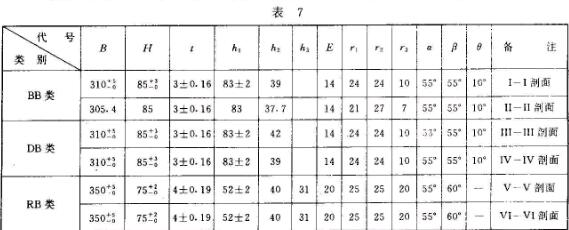

　　波形梁板的外形見圖I-圖其橫截面公稱尺寸及允許偏差應符合表7的規定。

波形梁板表7
